以下是深圳國電智慧水利及生態流量監控設備介紹：

系統概述、應用背景

        水利部 生態環境部聯合印發《關于加強長江經濟帶小水電站生態流量監管的通知》（水電[2019]241號）、水利部辦公廳印發《小水電站生態流量監管平臺技術指導意見的通知》（辦水電函[2019]1378號）等文件，要求各省市開展水電站生態流量“一站一策”方案編制，確定各水電站生態流量下泄方案，同時各省市要建立完善水電站生態流量監管平臺，確保監測數據（圖像）及時準確接收，滿足生態流量監管需要。

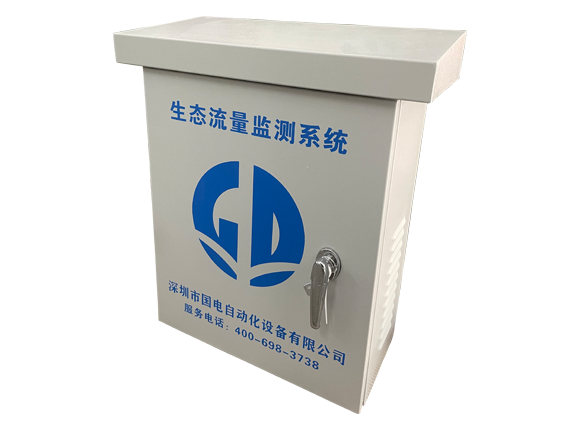

   深圳國電GDST-1生態流量監控裝置同時支持流量數據監測、圖像與視頻監控，用于監測小水電站攔河設施下游河道為滿足生態保護要求，維持生態系統基本結構和功能所需要的流量及過程。并實時監測流量數據、提供實時場景，并可根據要求錄制視頻及拍照，使用字符視頻疊加技術，顯示一目了然。具有通過流量監測傳感器和視頻實時監測流量、水位等,疊加實測數據和照片視頻存儲和定時上傳數據到省平臺或環保監管平臺、自動調節生下泄態流量的功能。應對不同的水電站類型配套適合的多種監控方式：管道下泄式、渠道下泄式、閘門開度下泄式、人工抽水下泄式、機組發電換算下泄式等。本流量監控系統支持各省通信協議和要求，也可針對新需求量身定制開發。

   深圳國電GDST-1生態流量監控裝置有配18路I/O備用端口、4路測量備用端口。具有長遠眼光評估水電站其他的相關實際需求，在同樣的成本情況下做到一舉多得，因此深圳國電主機同時具備擴展智慧水利信息化等功能：水位監測、流量監測、水質監測、水庫監測、大壩安全監測、降雨量監測、閘壩閘門控制、安全告警、預警、遠/近控制閘門、為水利信息化的監測和水電站遠程閘門控制等更多實際需求的功能做好了更多的準備、避免日后時代發展產生不必要的重復投資，只產生小部分配件成本投入即可。

符合標準

水資源監測設備技術要求

廣東省水利廳及生態環境廳共同發布的（粵水農水農電2021 12號文件）技術規范要求

系統構成

（可以根據數據安全可靠要求監控終端本地存儲后直傳省平臺、也可經過華為云、騰訊云等第三方服務器平臺中轉省平臺等各種定制方案）

深圳國電GDST-1生態流量監控裝置主要由數據采集、數據傳輸、現地服務器、檢測存儲、手機端及電腦端四大部分構成。

A、數據采集

1.實時采集水位值、閘門開度、電磁式超聲波流量計、多普勒超聲波流量計

2.實時采集流速流量值；

3.定時拍照及錄制視頻，

4.控制箱內環境工作溫度測量。

B、數據傳輸

1.采用物聯網數據傳輸協議，傳輸穩定可靠;

2.通過4G/5G/寬帶網絡直傳數據至省平臺技術；

3.也可定制華為云、騰訊云等第三方服務器中轉轉發省平臺；

4.終端可與多個平臺中心通訊并展示。

C、檢測存儲

1.流量監測、視頻及圖像監測。

拍攝下泄口或者流量計安裝處的視頻及圖片。

2.數據每15分鐘上傳平臺，圖像每小時存儲至少1張，視頻每2小時至少記錄30秒，圖像和視頻存儲不少于3個月。

3.流量數據存儲不少于2年

4.現場顯示實時流量數據，支持省級生態流量監管平臺實時調閱，實時上傳生態流量數據（包括圖像、視頻和流量數據），支持遠程終端的歷史視頻回放功能。

D、手機端及電腦端

用戶可以通過電腦終端或者手機端遠程查看實時數據和歷史統計數據。

主要功能

 1.實時監測水電站取水口的水位，合理安排發電，提高水資源的利用率；

2.實時監測生態流量泄洪口的流量，保證取水口下游河流的生態環境平衡；

3.生成數據報表，便于分析，合理安排，使生產和生態都得到更好的保障；

4.完善的報警功能。

設備的長遠服務維護：

深圳國電GDST-1生態流量監控裝置硬件設計科學，結構簡單，集成度高，更換硬件十分簡單，調試設置參數也極為簡單，對服務人員要求低，如有軟件調試疑問，深圳國電公司總部可在線診斷問題，最高效率最經濟的辦法在線解決問題！

箱內照片

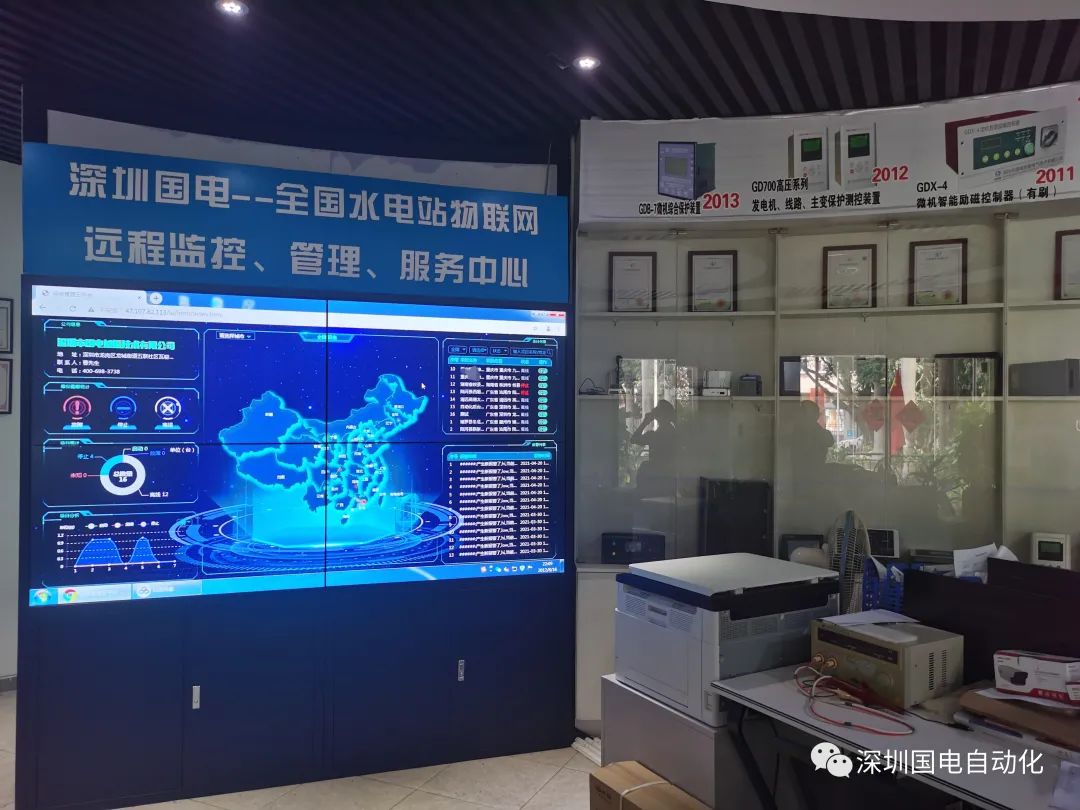

生態流量后臺統計與管理系統

部分安裝業績圖

【深圳國電公司簡介】公司2011年重組成立，團隊自2002年起一直從事電力系統自動化和水電站自動化產品的研發、生產及銷售服務為一體的民營高新科技企業。經過長期不懈的努力本著，以客戶為中心、品質第一、誠信為本、科技領先、合作共贏”的經營理念取得長足發展，并得到用戶的認可。

我們一直潛心于水電站自動化及電力自動化產品應用技術的研發，在農村小水電電氣自動化控制技術方面的試驗、改進、比較篩選工作，不斷探索適合舊電站電氣自動控制的方案，總結出了一整套完全符合我國農村小水電站實際情況的電氣自動化改造方案，十七年來在全國擁有水電站的地區裝備深圳國電旭振核心控制器（配件）的電站已有5000余座、八年來裝備深圳國電自動化系統終端的電站已有1000余座

【主營業務】深圳國電公司十多年鑄造精品：水電站全自動智能發電控制屏、水電站無人值班少人值守自動化系統、微機液壓調速器、智能勵磁屏、水電站半自動控制屏、水電站IGBT直流調速器、水電站手電兩用調速器、智慧水利及生態流量監控系統；水電站核心控制器業務：智能勵磁控制器、綜合保護器控制器、智能自動化綜合控制器、智能準同期控制器。

我們的使命：使電能生產與傳輸更安全、更高效、更自動化。歡迎咨詢：深圳國電旭振電氣技術有限公司、深圳國電自動化設備有限公司，400-698-3738，0755-84613738
