一、概述

    在電力系統中，同步發電機和線路變壓器的并列操作是經常進行的，為了保證安全快速地將同步發電機并入電網，必須使用準同期控制器。

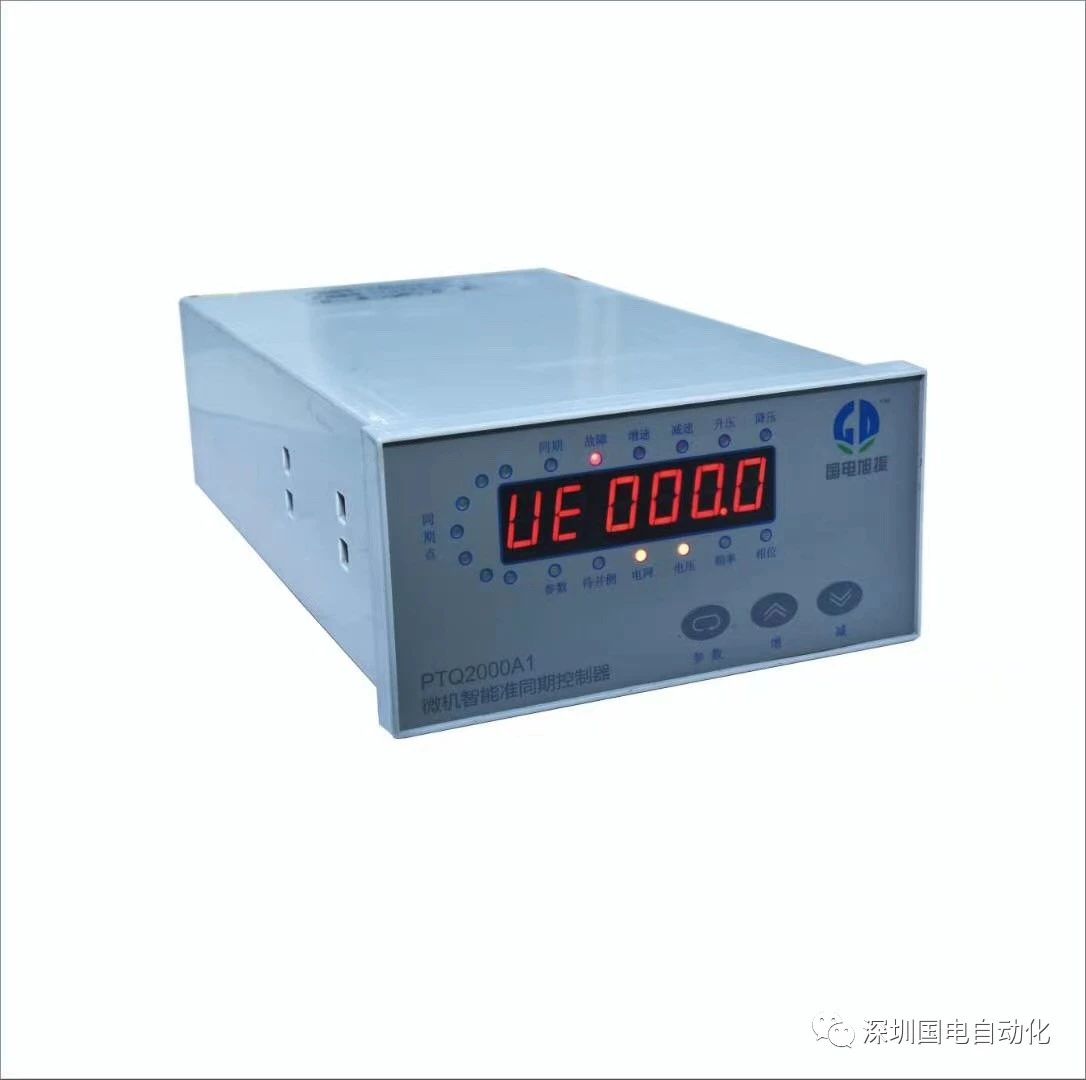

    PTQ2000A1微機智能準同期控制器對被同期對象的電壓、頻率、相位、加速度、滑差速率的測量由軟、硬件結合完成，有很高的測量精度和準確性。在發電機工作方式中可以對電壓、頻率采用模糊控制進行變參數調節。調壓方式有兩種，一種是脈寬調節適合于伺服電機控制的模擬電位器調節，另一種是計（次）數調節適合于數字控制。調頻（速）控制采用模糊控制理論有很寬的參數選擇范圍，既可適用于伺服閥控制的液壓調速機和直流伺服電機控制的調速機，也可適用于普通交流電機控制的調速機。它以高端單片機為核心，具有高集成度、高可靠性、硬件簡單、性能完善等特點。

PTQ2000A1微機智能準同期控制器有很高的同期精度及快捷的并網速度，并提供合閘閉鎖功能。既可用于同步發電機的并列，也可以用于線路變壓器的并列。主要應用于中小型發電廠的控制設備中。

二、主要功能

1、對待并發電機以選定的方式自動調頻、調壓，計算滑差預測合閘相角達到設定值后以選定的導前時間發出合閘命令（用戶選擇“自動合閘”時）完成并列操作。當用戶選擇“人工認可”時，用戶還必須持續按外接的《認可》鍵才能發出合閘命令，“人工認可”功能還提供了上位機遠程控制的手段。并列過程中相位差指示燈直觀指示發電機與電網的相位關系，若同期成功，指示燈會一直停留在同期點上，很快會閉鎖。

若不成功指示燈不會停留在同期點上，約10秒后自動投入下一次同期控制。但會自動加上“人工認可”功能，可以用用《參數》鍵或外接的《認可》鍵清除。另外本裝置保留有“無壓合閘”功能，在證實外電網確實無電的情況下可以用外接的《認可》鍵發出合閘命令，如果電網有電則操作無效，必須經由同期控制才能發出合閘命令。

2、同期合閘前，調頻（速）電路在任何情況下（除發電機本身掉線外）都可以工作，跟蹤電網頻率，電網掉線時鎖定50Hz。頻率（速度）調節采用模糊控制進行變參數調節。對液壓調速機和直流伺服電機控制的調速機可以將參數11調頻脈沖寬度設小一些，對普通交流電機控制的調速機應該將參數11脈沖寬度設大一些。對轉動慣量小一些的系統可以將參數12調頻間隔設小一些，反之設大一些。

3、 同期合閘前，調壓電路在發電機頻率GF<42Hz時不動作，在45Hz～55Hz時正常調節，電網掉線時鎖定額定電壓。調壓方式有脈寬調節和計數調節兩種供選擇，分別適合于伺服電機控制的模擬電位器調節和數字調節。參見下節。

4、對線路變壓器的并列，如果線路變壓器具有環路，同期合閘前，裝置將檢測變壓器兩邊的電網是否“同頻”，若同頻則輸出“同頻”信號（減速信號代），待并側電壓“偏高”（降壓信號），“偏低”（升壓信號），“功率角”是否在設定的范圍內，是則輸出“功角符合” 信號（增速信號代）。只有同時滿足“同頻”、“功角符合”、“壓差正?！辈拍馨l(fā)出合閘命令，在選擇允許“無壓合閘”時，在證實任一側確實無電的情況下可以用外接的《認可》鍵發出合閘命令。

5、 所有的控制輸出都是無源的開關信號，各控制繼電器動作時，相應指示燈亮。當外部負載電源為交流時，建議在負載上并聯一個0.1uf的電容，負載電源為直流時在負載上反并聯一個二極管；負載容量較大時建議用中間繼電器過渡一下。

6、正常工作時，數碼管可以顯示發電機電壓（高2位顯示UF，低4位顯示電壓值）、發電機頻率（FF）、電網電壓（UE）、電網頻率（FE）、發電機與電網電壓差（Ud）、發電機與電網頻率差(Fd)、發電機與電網相位差(Pd)。用加、減鍵輪回選擇，同時相應輔助指示燈點亮使意義更明晰。

7、按一下參數鍵即進入?yún)?shù)設置狀態，通常從上一次參數開始，高2位顯示參數序號，低4位顯示參數內容。再按一下即進入下一個參數設置。連續按參數鍵超過0.8秒或6秒內沒有任何操作即退出參數設置狀態。具體操作參見六-4,參數含義見第三節。
8、 本裝置具有多種故障檢測功能：

（A） 電網掉線（電網電壓、頻率顯示為0，故障指示維持76秒）

（B） 發電機掉線（發電機電壓、頻率顯示為0，故障指示持續）

（C） 電網頻率偏差>3Hz（參看電網頻率顯示，故障指示持續）

（D） 發電機頻率偏差>5Hz（起車時除外, 參看顯示，故障指示持續）

（E） 電網電壓異常（過、欠壓,參看電網電壓顯示，故障指示持續，故障繼電器動作）

（F） 發電機過壓（參看發電機電壓顯示，故障指示持續，故障繼電器動作）

這些故障都不允許發同期合閘命令。

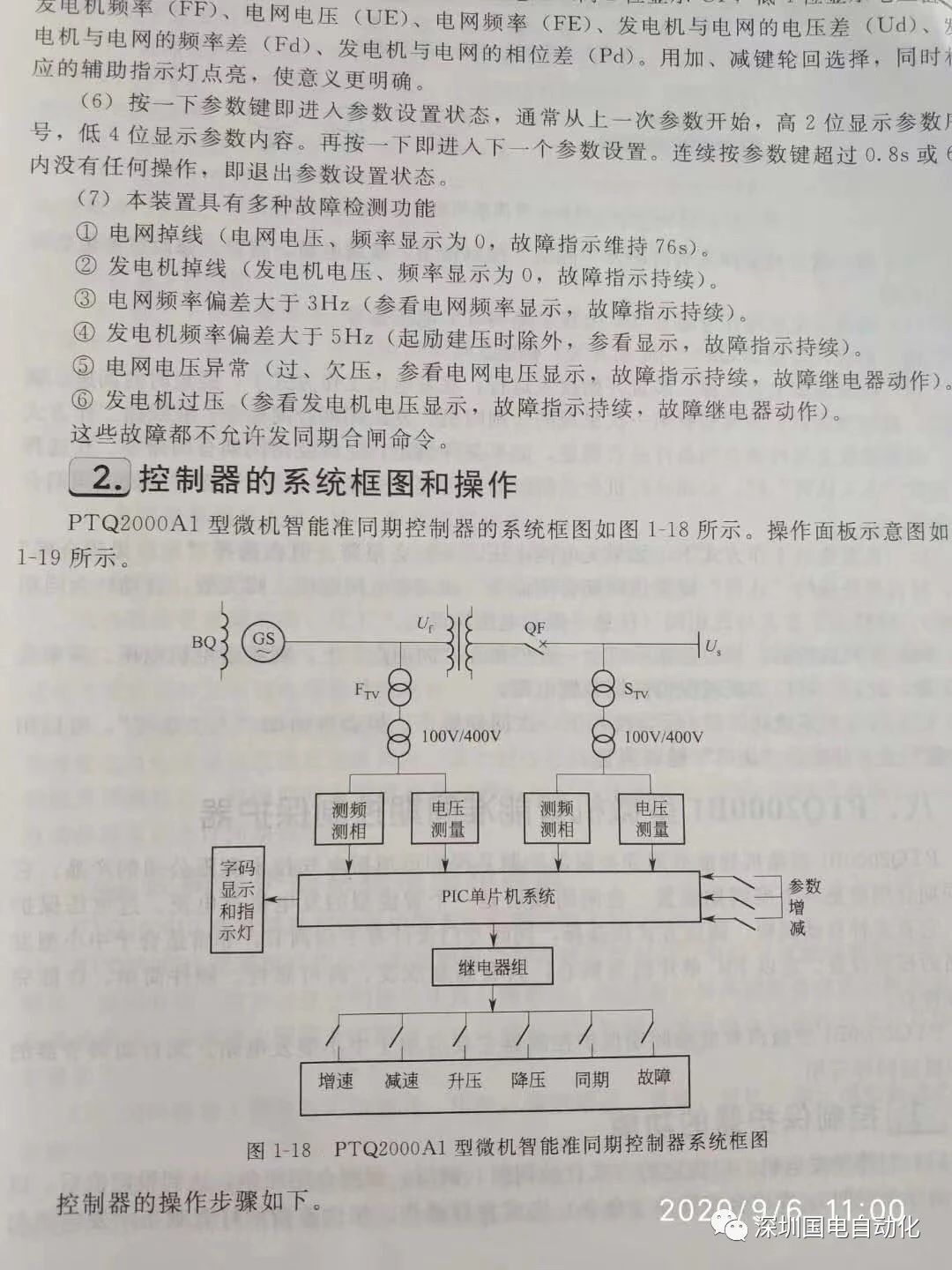

三、系統框圖和操作面板示意圖

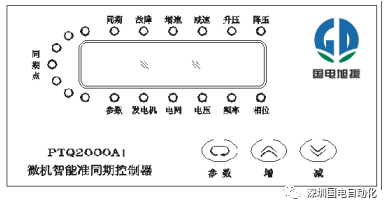

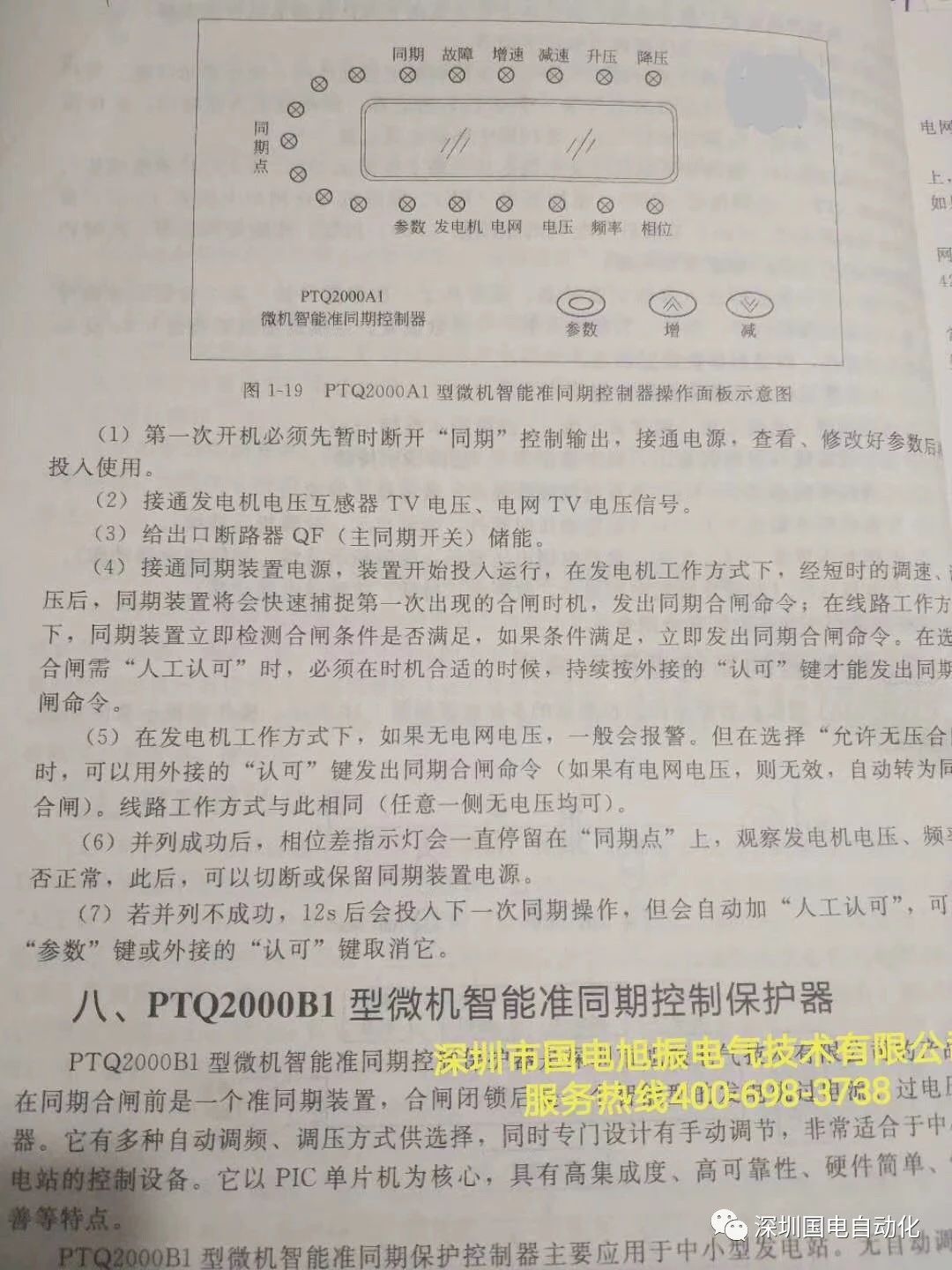

裝置面板示意圖

 四、軟件著作權與專利

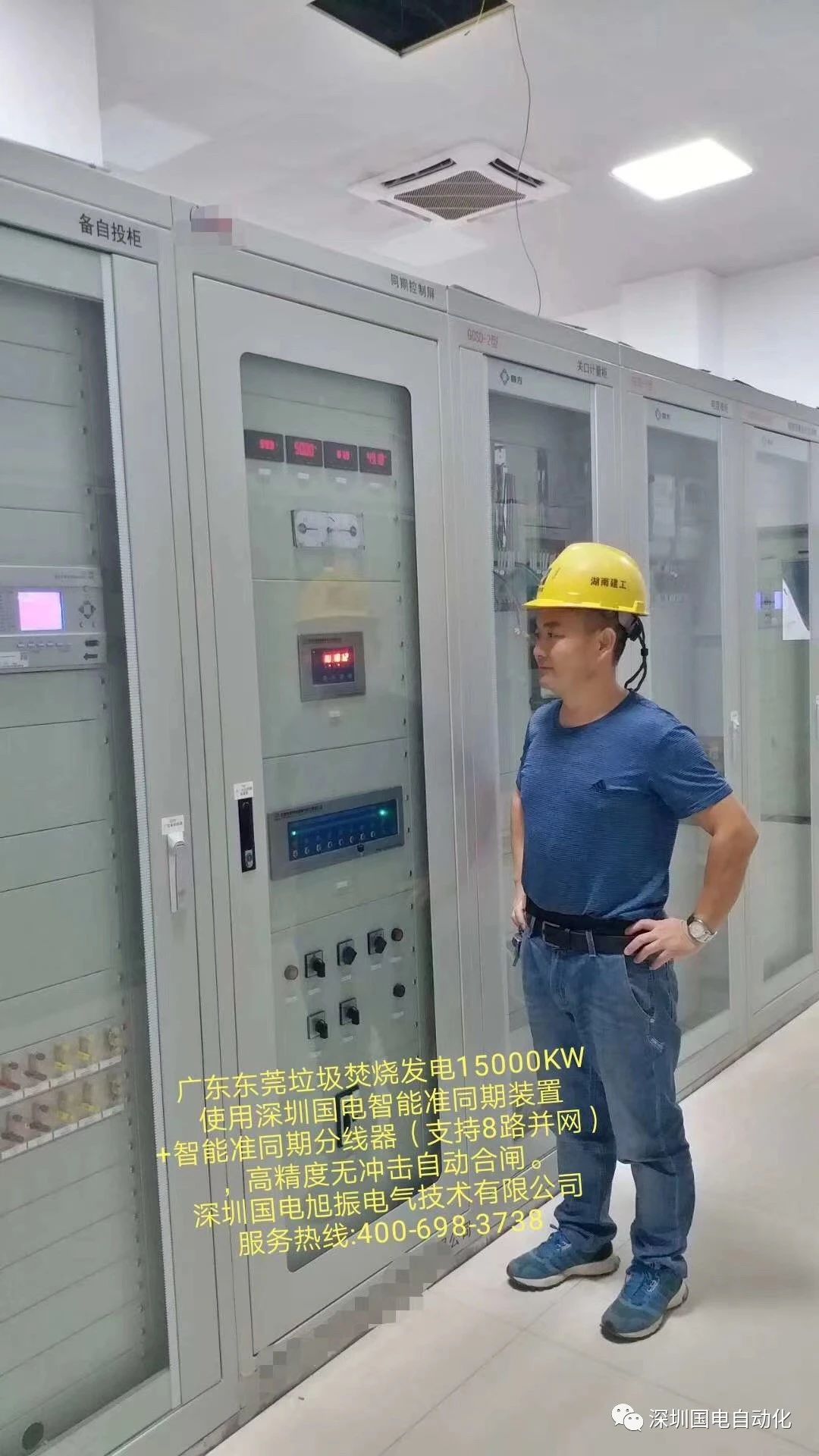

五、產品部分工程業績圖片：
